Analýza kamer

Výsledky distorze objektivu jsou znázorněny křivkou, která ukazuje vývoj posunu pixelů, od ideální roviny v závislosti na vzdálenosti od středu. V případě, že jsou hodnoty kladné, objektiv má soudkovitou distorzi. V případě záporných hodnot je distorze poduškovitá. V některých případech je odchylka tak velká, že z důvodu zachování stejných hodnot na ose y, nelze křivku zobrazit.

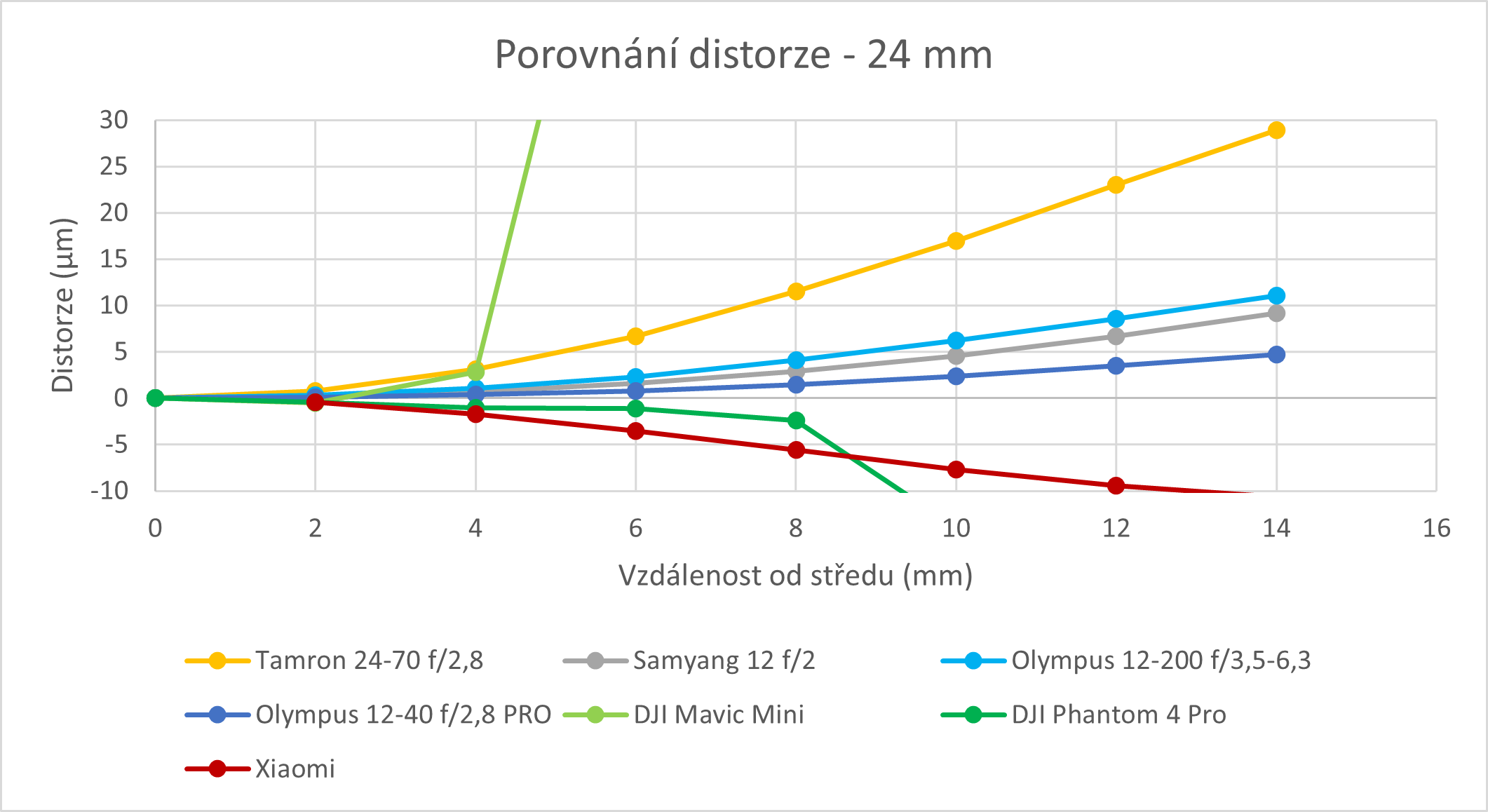

Ohnisko 24 mm

Na tomto testovaném ohnisku mají křivky neodlišnější charakteristiky. Kromě dronů, které z důvodu velkých odchylek nemohou být zobrazeny v grafu celé, je i objektiv Tamron AF 24-70 mm f/2.8 SP Di USD VC a telefon Xiaomi mimo stupnici. Nejlepší výsledky na ohnisku 12 mm byly naměřeny u objektivu Olympus M.Zuiko Digital ED 12-40 mm f/2,8 Pro.

Ohnisko 28 mm

Při použití ohniskové vzdálenosti 28 mm je z testovaných zařízení nejhorší dron DJI Mavic 2 Pro, který nemá křivku vývoje v grafu zobrazenou celou. Mezi nejlepší objektivy patří 2 objektivy s podobnou odchylkou od nulové osy. Olympus M.Zuiko Digital ED 12-40 mm f/2,8 Pro má záporné hodnoty a je v nevzdálenějším bodě o něco dál než Olympus M.Zuiko Digital ED 12-200 mm f/3,5-6,3, který má kladné hodnoty, a tedy soudkovitý tvar distorze.

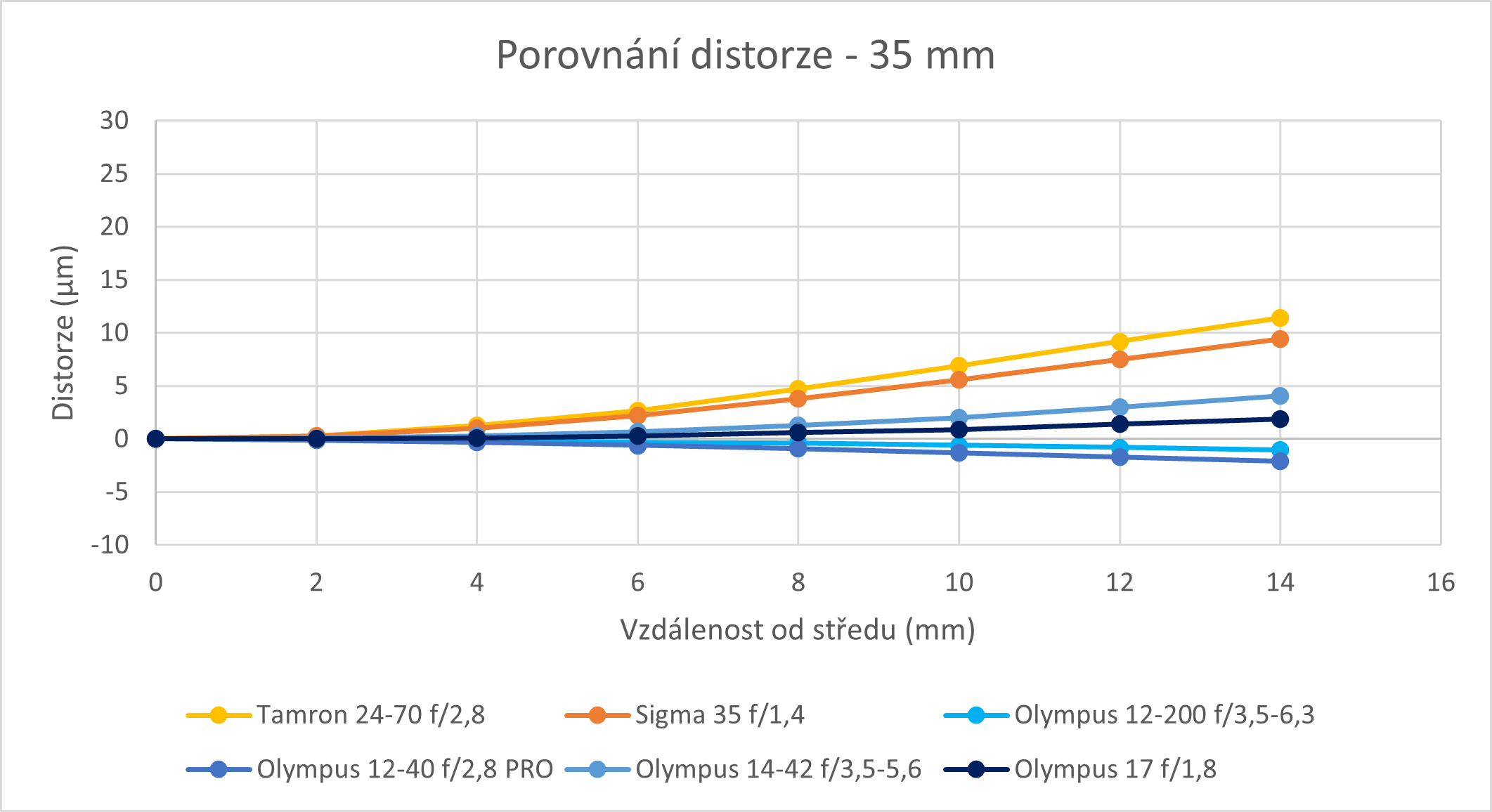

Ohnisko 35 mm

Na ohnisku 35 mm dosahují nejvyšších odchylek objektivy na fotoaparát Nikon, tedy Tamron AF 24-70 mm f/2.8 SP Di USD VC a Sigma Art 35 mm f/1,4, oba objektivy mají soudkovitou distorzi. Další objektivy s kladnými hodnotami jsou Olympus M.Zuiko Digital ED 17 mm f/1,8 a Olympus M.Zuiko Digital ED 14-42 mm f/3,5-5,6 EZ Pancake. Nejblíž k nulové ose je objektiv Olympus M.Zuiko Digital ED 12-40 mm f/2,8 Pro, který má záporné hodnoty.

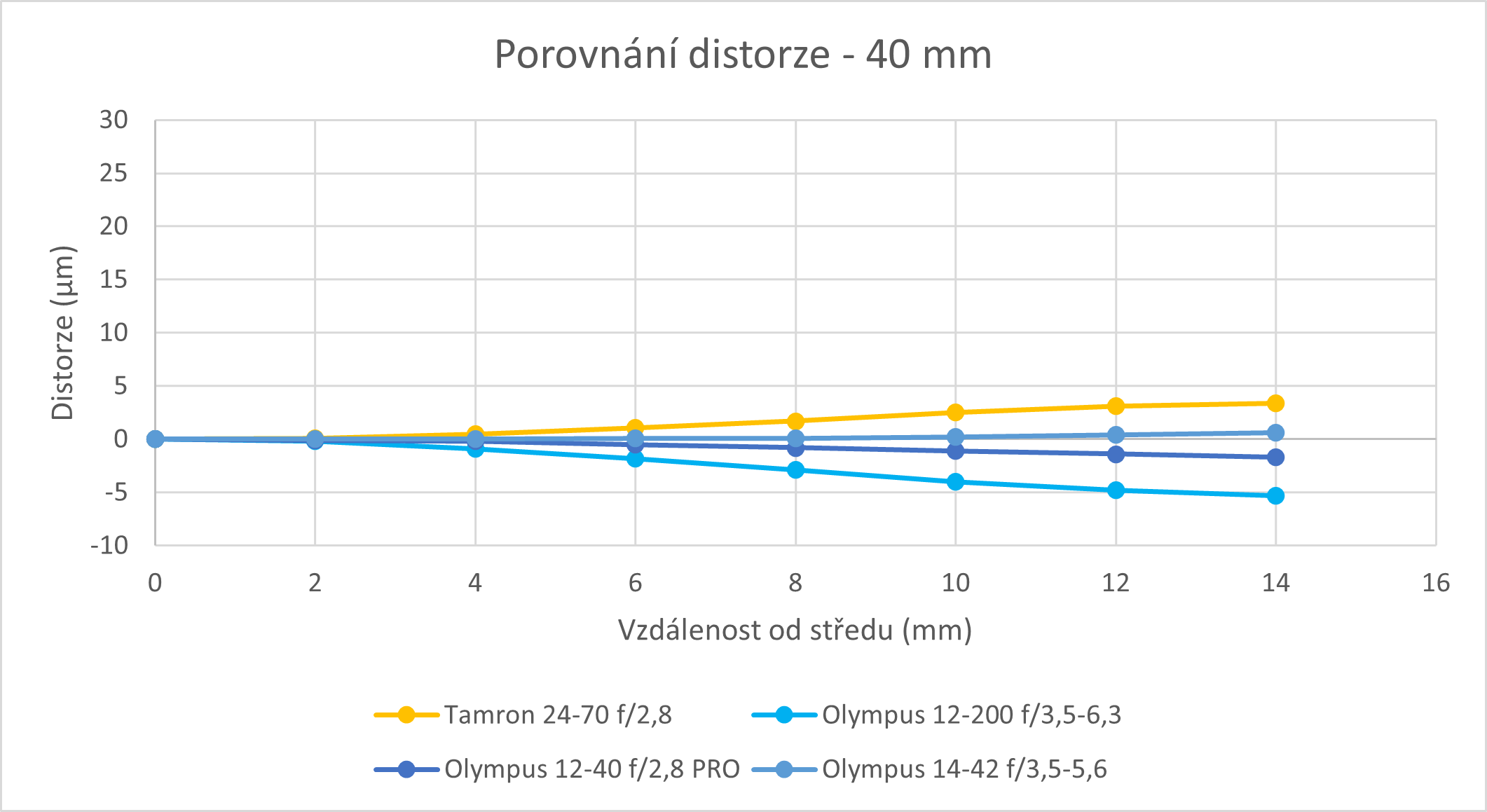

Ohnisko 40 mm

U tohoto ohniska je nejhorší objektiv Olympus M.Zuiko Digital ED 12-200 mm f/3,5-6,3, který má nejnižší záporné hodnoty. Ostatní objektivy jsou v rozmezí od -5 do 5 mikrometrů okolo nulové osy. Nejblíže k ose je objektiv Olympus M.Zuiko Digital ED 14-42 mm f/3,5-5,6 EZ Pancake.

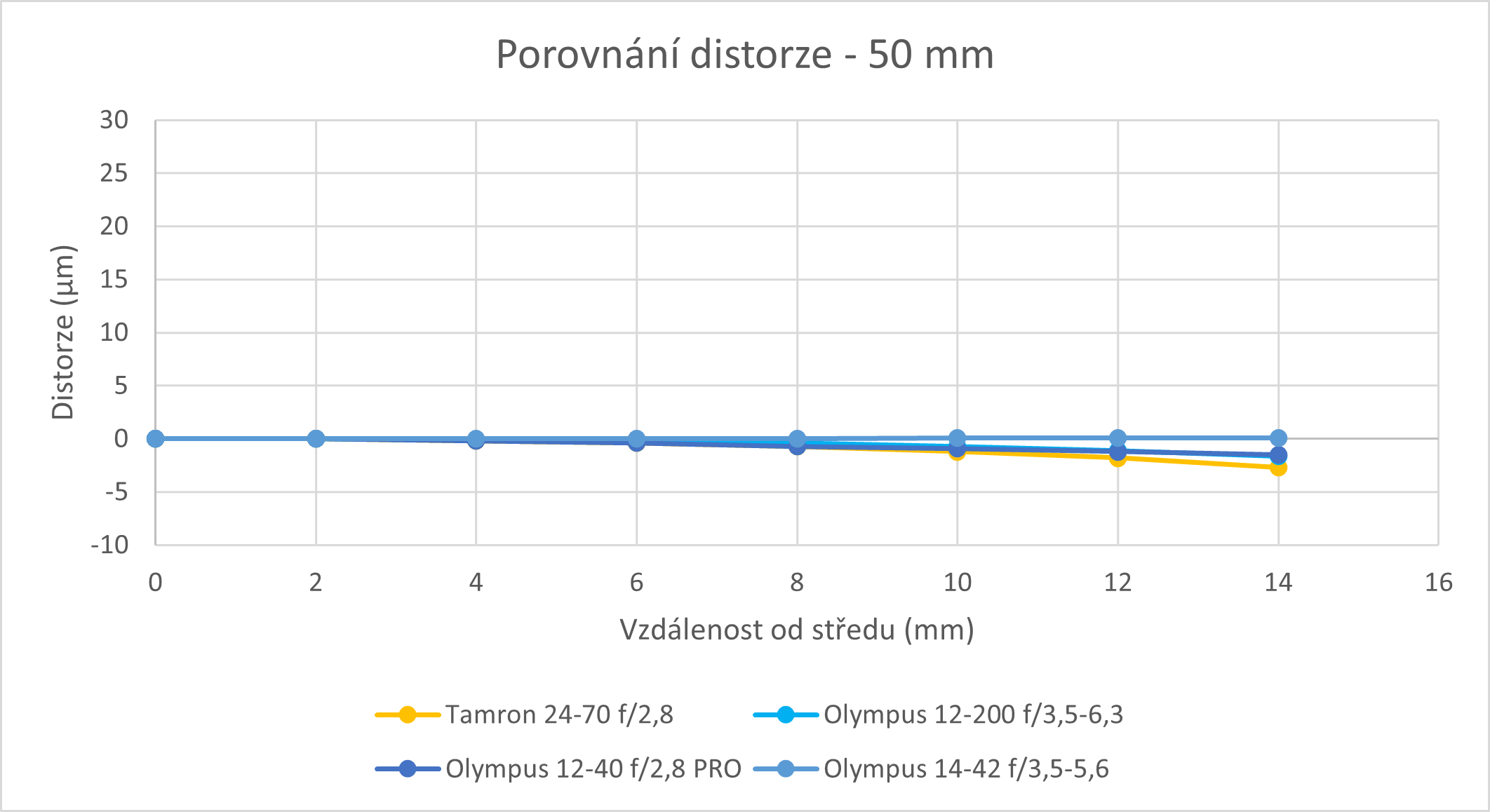

Ohnisko 50 mm

Na ohnisku 50 mm, které bylo zvoleno jako nejužší testované jsou všechny objektivy skoro stejné a křivky se překrývají. Největší odchylka byla naměřena u objektivu Tamron AF 24-70 mm f/2.8 SP Di USD VC a nejblíž k ose je Olympus M.Zuiko Digital ED 14-42 mm f/3,5-5,6 EZ Pancake.

Celkové hodnocení distorze

Z výsledků testování této vady se dá vyvodit závěr, že se zvyšující se ohniskovou vzdálenosti odchylka distorze klesá a ze soudkovitého tvaru přechází do tvaru poduškovitého. Drony dosahovaly v tomto testu jednoznačně nejhorších výsledků. Stejně tak i při použití širokoúhlých ohnisek objektiv Tamron AF 24-70 mm f/2.8 SP Di USD VC. Všechny objektivy Olympus dosahovaly podobně dobrých výsledků.
